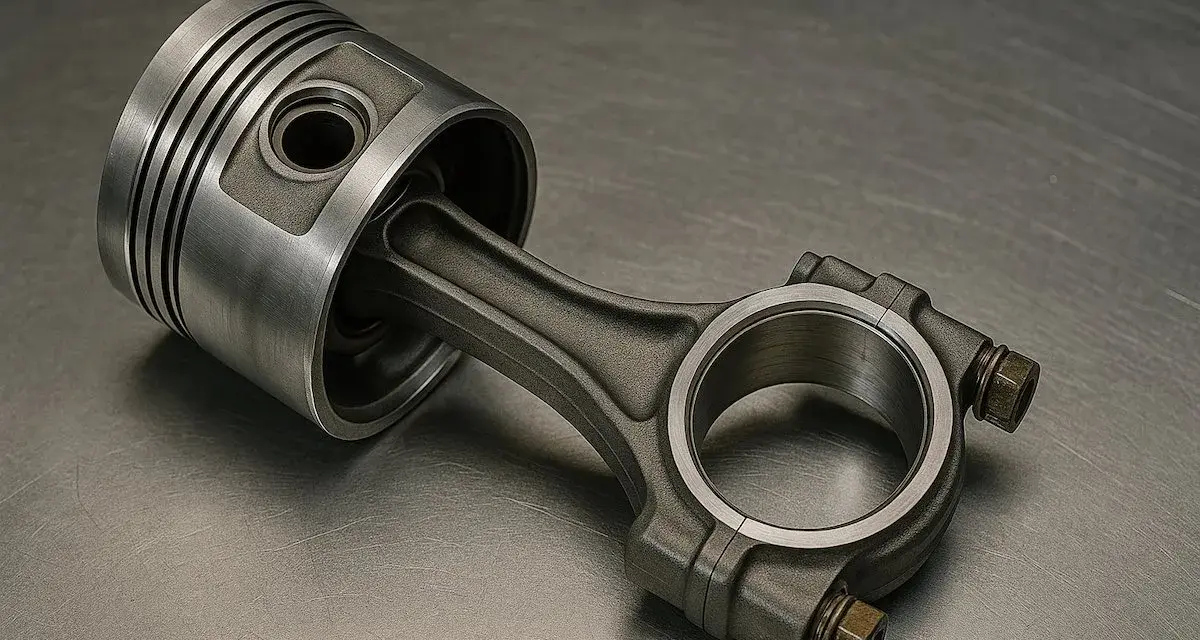

Il montaggio di un pistone in un quattro tempi richiede precisione più che forza: il risultato dipende da verso corretto, giochi misurati bene, fasce pulite e cilindro preparato nel modo giusto. In questo articolo trovi una procedura pratica per capire cosa controllare prima, come riconoscere il verso del pistone e delle fasce, come inserirlo nel cilindro senza danni e quali verifiche fare prima del primo avviamento. Se lavori su una moto da strada, da pista o da turismo, qui trovi la sequenza che evita gli errori più costosi.
Le verifiche che fanno la differenza nel montaggio pistone 4 tempi
- Il pistone va orientato secondo la marcatura del costruttore, quasi sempre verso lo scarico, ma il kit va sempre letto prima di iniziare.
- Le fasce elastiche si controllano a banco: verso, gioco di testa e libertà di movimento nelle gole.
- Il cilindro deve essere pulito, misurato e finito in modo coerente con il tipo di canna.
- Forzare il montaggio è il modo più rapido per rovinare fasce, bordo del pistone e canna cilindro.
- Dopo l’assemblaggio servono rotazione manuale, serraggi corretti e un rodaggio prudente.
Cosa controllo prima di montare il pistone
Io non chiudo mai un motore partendo dal pistone e basta. Prima verifico che cilindro, fasce e pistone siano davvero compatibili tra loro, perché un pezzo nuovo montato su una canna fuori tolleranza resta un lavoro sbagliato. La differenza la fa la preparazione: pulizia, misure e lettura delle istruzioni del kit o del manuale officina.
| Controllo | Come lo faccio | Perché conta |
|---|---|---|
| Pistone | Misuro il diametro come indicato dal costruttore, in genere a 90° dal perno e a circa un quarto della lunghezza della gonna dal bordo inferiore. | Serve a capire il gioco reale con la canna e a evitare un montaggio troppo stretto o troppo lasco. |
| Cilindro | Controllo rotondità, conicità, rigature e pulizia. Su canne in ghisa uso una finitura coerente con la lavorazione; su canne riportate faccio una deglazing leggera, senza aggressività inutile. | Un cilindro fuori misura rovina l’assestamento delle fasce e spesso porta a consumo d’olio o scarsa compressione. |
| Fasce elastiche | Verifico marcature, libertà nelle gole e gioco di testa con lo spessimetro, inserendo la fascia nel cilindro e squadrandola prima di misurare. | È il punto che decide tenuta, durata e tenuta ai gas di combustione. |
| Documentazione | Tengo a portata manuale d’officina e istruzioni del kit, senza improvvisare valori di coppia o di gioco. | Le tolleranze giuste non si inventano e cambiano da motore a motore. |
Per il gioco di testa delle fasce, come riferimento di massima alcuni costruttori usano regole pratiche che ruotano attorno a circa 0,004'' per pollice di alesaggio sulla fascia superiore, ma io tratto quel numero solo come orientamento iniziale: il valore del tuo kit o dell’OEM resta quello giusto. Se la canna è ovalizzata, troppo lucida o graffiata in profondità, non ha senso sperare che il pistone nuovo compensi il difetto.
Come riconosco il verso giusto del pistone e delle fasce
Il verso del pistone è uno di quei dettagli che sembrano banali finché non si sbaglia. Sulle moto moderne il cielo del pistone può portare una freccia, un punto o una scritta, e quasi sempre quella marcatura indica il lato scarico. Però io non mi fido mai del solo simbolo: controllo anche i profili delle valvole, le eventuali asole e la logica del kit.
Freccia, punto o scritte sul cielo
Se la marcatura indica lo scarico, il cielo del pistone deve guardare quel lato. Questo allinea correttamente le tasche valvole e riduce il rischio di interferenze nelle zone più delicate della testa. Se il pistone non ha una freccia evidente, il produttore di solito indica il verso con un punto, una lettera o una sagoma specifica del cielo.
Leggi anche: Motore 2 tempi - Conviene ancora? Guida completa all'acquisto
Fasce a tre pezzi e marcature TOP
Le fasce non vanno trattate come anelli qualsiasi. Se sulla fascia compare la scritta TOP, quella faccia deve essere rivolta verso la testa del pistone, non verso il basso. Il pacco raschiaolio a tre pezzi richiede ancora più attenzione: l’espansore deve chiudersi senza sovrapporsi, i due lamierini devono appoggiarsi bene e i loro giunti vanno sfalsati secondo le istruzioni del kit.
- La fascia superiore e quella di seconda compressione non vanno montate “a sentimento”.
- Il pacco raschiaolio non deve avere l’espansore sovrapposto ai suoi capi.
- I giunti delle fasce vanno sfalsati, non allineati sulla stessa linea.
- Se il kit suggerisce una sequenza precisa, quella sequenza ha priorità su qualsiasi abitudine generica.
Su molti kit per quattro tempi io considero utile una distribuzione sfalsata dei giunti intorno al pistone, e sul raschiaolio a tre pezzi tengo i segmenti ruotati tra loro di 120°. Non è una regola universale per ogni motore, ma è un buon riferimento pratico quando le istruzioni del produttore sono coerenti con questa impostazione. Da qui in poi, la fase delicata è il montaggio vero e proprio nel cilindro.
Montaggio del gruppo termico passo dopo passo
Qui la regola è semplice: si lavora puliti, si lubrifica il giusto e non si forza mai nulla. Io preparo prima tutti i componenti sul banco, perché un montaggio ordinato riduce il rischio di dimenticare un seeger, rovinare una fascia o lasciare un panno nel carter.
- Ripulisco piano cilindro, basamento e testa, e controllo che nel carter non restino stracci o residui di lavorazione.
- Olio leggermente la canna, la gonna del pistone, la fascia esterna e il perno, senza esagerare.
- Monto prima il raschiaolio, poi la fascia di seconda compressione e infine quella superiore, rispettando le marcature.
- Verifico che ogni fascia si muova libera nella propria gola e che i giunti siano sfalsati come da schema del kit.
- Posiziono il pistone sulla biella con la marcatura verso lo scarico, inserisco il perno ben lubrificato e chiudo con i fermi di sicurezza correttamente seduti nella loro sede.
- Comprimendo le fasce con un fascettone o con le mani, accompagno il cilindro verso il basso senza strattoni.
- Se il cilindro si impunta, mi fermo subito e torno indietro: in quel punto di solito c’è una fascia fuori sede o un bordo che sta lavorando male.
- Quando il cilindro scende fluido, completo il montaggio della testa, della distribuzione e dei serraggi secondo la coppia prevista dal manuale.
Per cilindri in ghisa una finitura ordinata con grane intorno a 220, 280 o 300 è una base comune; sulle canne riportate, invece, io preferisco una deglazing leggera e mirata, senza abrasivi aggressivi che cambiano la geometria invece di pulirla. In pratica: il pistone deve entrare, ma non deve sembrare di entrare in una canna già lucidata da anni di servizio.
Gli errori che fanno perdere compressione e affidabilità
Gli errori davvero costosi non sono quelli rumorosi, ma quelli che si nascondono sotto un montaggio apparentemente pulito. Il motore può anche partire, ma poi arrivano consumo d’olio, blow-by, avviamento più pigro e una resa meno piena ai medi regimi. Ecco quelli che controllo sempre per primi.
| Errore | Cosa provoca | Come lo evito |
|---|---|---|
| Verso del pistone sbagliato | Possibile interferenza con le valvole, gestione errata delle tasche e funzionamento penalizzato. | Controllo marcature, relief valvole e lato scarico prima di inserire il perno. |
| Gioco di testa delle fasce non verificato | Compressione bassa se troppo ampio, rischio di grippaggio o chiusura fascia se troppo stretto. | Misuro la fascia nel cilindro, la squadro e uso lo spessimetro. |
| Fasce allineate tra loro | Maggiore passaggio di gas e consumo d’olio. | Staggo i giunti secondo lo schema del produttore e non li lascio mai in linea. |
| Cilindro sporco o fuori tolleranza | Assestamento irregolare, rigature, rumorosità precoce e usura accelerata. | Controllo rotondità, conicità e pulizia prima dell’assemblaggio. |
| Cilindro forzato sul pacco fasce | Bordi scheggiati, fascia piegata o seeger montato male. | Se non scende libero, mi fermo e ricontrollo l’insieme. |
Il difetto più subdolo è quello che non si vede nel primo minuto: il motore gira, ma non lavora come dovrebbe. Sulla moto che deve macinare chilometri veri, magari anche tra passi, trasferimenti lunghi o turismo con bagagli, io preferisco un montaggio conservativo e misurato a una chiusura veloce fatta “quasi bene”.
I dettagli che fanno bene al motore nei primi chilometri
Dopo il montaggio, il lavoro non è finito: inizia la fase in cui il motore si assesta davvero. Io faccio sempre una rotazione manuale completa prima di mettere in moto, per sentire se tutto scorre senza punti duri o contatti anomali. Se qualcosa oppone resistenza, non insisto.
- Al primo avviamento non lascio il motore borbottare fermo per minuti: preferisco un regime leggermente sopra il minimo e variazioni leggere di giri.
- Controllo subito eventuali trafilaggi di olio o liquido, soprattutto in zona testa, base cilindro e coperchi.
- Ascolto rumori secchi o metallici che non appartengono al normale assestamento.
- Dopo i primi cicli termici ricontrollo i serraggi previsti dal manuale, se il costruttore lo richiede.
- Nei primi chilometri evito carichi brutali e lunghi tratti a gas costante: le fasce devono sedersi sulla canna con gradualità.
Se dopo il montaggio noto difficoltà di rotazione, rumori insoliti, compressione debole o consumo d’olio già dai primi avviamenti, io non continuo a sperare che “si sistemi da solo”. A quel punto fermo il motore e torno a misurare tutto: in un quattro tempi ben chiuso, la differenza tra un buon risultato e una nuova apertura del motore sta quasi sempre in pochi dettagli fatti bene al momento giusto.
